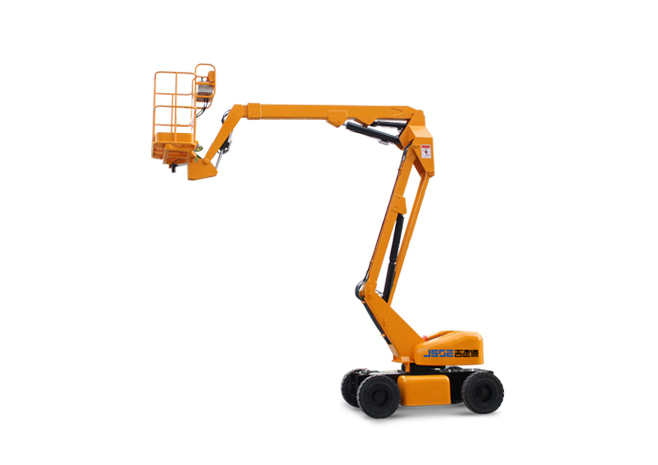

電動曲臂高空作業平臺

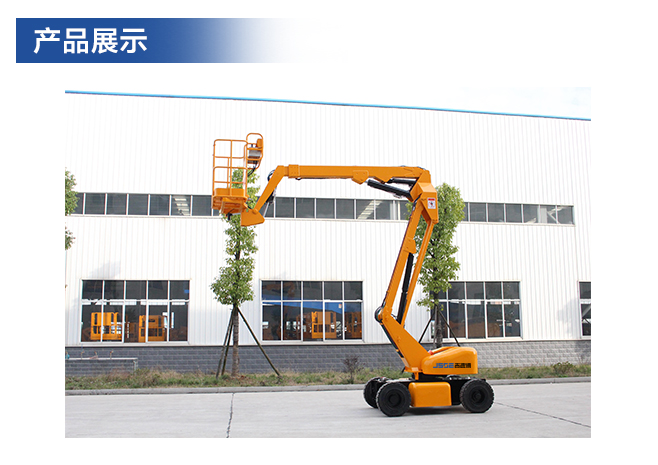

產品描述

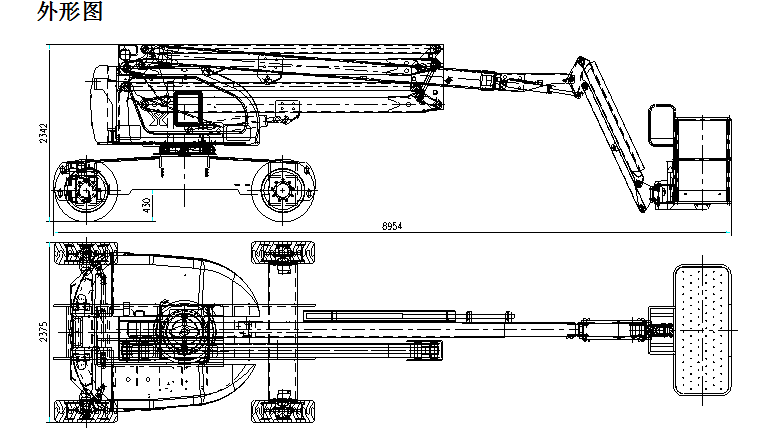

細節設計
視頻展示
項目案例

詳細參數

貨號		JSDE0115	JSDE0116	JSDE0117
最大工作高度		12m	14m	16m
最大平臺高度		10m	12m	14m
最大水平延伸		5.8m	8m	8.1m
最大跨越高度		4.78m	5m	7.6m
最大承載能力		200kg	200kg	230kg
爬坡度		0.25	0.25	0.3
最小轉彎半徑		4.5m	3.8m	4.5m
運行速度	下降	3.2km/h	3.2km/h	5km/h
運行速度	升起	0.8km/h	0.8km/h	0.8km/h
收車長度		4.35m	5.32m	6.24m
收車寬度		1.5m	2m	1.75m
收車高度		1.99m	2.05m	2m
平臺尺寸（長×寬×高）		1.1m×0.65m×1.1m	1.1m×0.67m×1.1m	1.53m×0.76m×1.1m
轉盤旋轉		355°	355°	360°連續
平臺旋轉		120°	120°	180°
離地間隙		0.15m	0.2m	0.2m
驅動輪尺寸		Φ590×190	Φ590×190	28×9-15
總重量		5200kg	5500kg	6270kg
行走電機		7.5kw	7.5kw	6.5×2kw
控制電壓		12V	12V	24V
免維護電池		48/320Amph	48/320Amph	48/420Amph
充電器		48/40 V/A	48/40 V/A	48/40 V/A
液壓油箱容積		40 L	40 L	70 L
軸距		1.65m	2m	2m
尾掃		0.25m	0.125m	0m
貨號		JSDE0118	JSDE0120	JSDE0575
最大工作高度		18m	20m	22m
最大平臺高度		16m	18m	20m
最大水平延伸		10m	10.8m	12.3m
最大跨越高度		7.6m	9.2m	9.2m
最大承載能力		230kg	250kg	230kg
爬坡度		0.3	0.25	0.25
最小轉彎半徑		4.5m	4.5m	5.2m
運行速度	下降	5km/h	5km/h	5km/h
運行速度	升起	0.8km/h	0.8km/h	0.8km/h
收車長度		7.9m	8.1m	9.2m
收車寬度		2m	2.38m	2.38m
收車高度		2m	2.38m	2.34m
平臺尺寸（長×寬×高）		1.53m×0.76m×1.1m	1.53m×0.76m×1.13m	1.53m×0.76m×1.13m
轉盤旋轉		360°連續	360°	355°（可選裝連續回轉）
平臺旋轉		±80°	±80°	±80°
離地間隙		0.2m	300mm	0.3m
驅動輪尺寸		28×9-15	33×12-20實心輪胎	33×12-20實心輪胎
總重量		6720kg	7250kg	8250kg
行走電機		6.5×2kw	6.5×2kw	6.5×2kw
控制電壓		24V	24V	24V
免維護電池		48/420Amph	48/420Amph	48/390Amph
充電器		48/40 V/A	48/40 V/A	48/40 V/A
液壓油箱容積		70 L	70 L	70 L
軸距		2.2m	2.6m	2.6m
尾掃		0m	0.2m	0.33m

產品描述

技術性能
1總體
l 能適應特定作業環境，即能在潮濕、腐蝕性強、多塵、高溫、低溫環境下工作。
l 機器具有自動行走的功能，能夠在不同工作狀態下，快速、慢速行走，只需一個人在高空作業時可操作機器連續完成升降、前進、后退、轉向、回轉等動作，較傳統的液壓平臺大大提高了工作效率，減少操作人員數量及勞動強度。
2臂架
l 臂架頭部、油缸活塞桿等處有防塵防沙裝置。
l 拖鏈為耐海洋性氣候的高強度工程塑料，適應惡劣的工作環境。
3轉臺
l 底架與轉臺上設有吊環位置，方便吊裝。
l 工作斗具有自動調平功能，工作斗相對水平面的傾斜角度不能大于1.5°。
4安全設定
l 設有上下控制臺（地面控制臺與平臺控制臺）且上下控制臺使用換向開關轉換。上部控制使用時對下部控制臺鎖止功能。
l 臂架伸縮、變幅、回轉運行平穩，并具有緩沖裝置。
l 電動自行式曲臂高空作業平臺采用反向電流制動和機械式駐車制動，操作簡單，安全可靠，行車制動自動補償，制動器為盤式制動。
l 平臺上設有腳踏開關，只有踏下腳踏開關方能進行操作。
l 當機器停放在不平度超過3°的地面時，臂架動作將受到限制。
l 各油缸設有平衡閥或液壓鎖保證油缸不會自動動作，并且油缸與平衡閥、液壓鎖的連接是剛性的。
5電氣系統
l 采用PLC和CAN總線控制方式，簡化線路，便于維護修理。采用金屬防空插頭，防護等級達到IP65。
l 臂架伸縮、變幅、回轉以及平臺行走均采用電控液壓比例控制，能實現無級調速。
l 設備行走及回轉時，會發出聲光報警。
l 上下控制臺均設有緊急停止按鈕，當操作出現意外情況時，能夠使操作者迅速熄滅斷電，避免平臺繼續運動。
l 下控制臺帶有計時器，上控制臺帶有電量表。
l 上下控制臺均有防護罩保護。
l 所有的動作均在工作臺上用操作手柄控制，電機為無級變速，有效的延長了蓄電池和電機的使用壽命，電機僅消耗工作時的能量。采用多電機結構，行走、舉升分別由不同的電機完成。臂架處于任何位置，作業平臺均可安全行走，行走速度隨舉升高度的升高而降低。
l 機器配置的是智能充電系統，采用全自動充電器，能自動完成充電全過程，電池充滿后會自動停止充電。
6液壓系統
l 主要液壓元件與控制元件為進口品牌產品，可靠度高。
l 液壓泵具有自動壓力補償和負荷感應功能，保證油泵和發動機不致因過載而受損。
l 設有手動應急下降裝置，當發動機或主油泵發生故障時，能使工作斗安全降至地面。
l 臂架伸縮、變幅、回轉和平臺行走能多工作同時進行。
l 在液壓回路上安裝安全閥，防止液壓部件中壓力異常升高。
l 工作斗調平采用靜壓調平系統，相對與傳統的電液調平，靜壓調平系統運行更平穩，可靠性更高，更重要的是能避免電氣故障引起的誤動作。
