最大工作高度

12.3m

平臺最大高度

10.3m

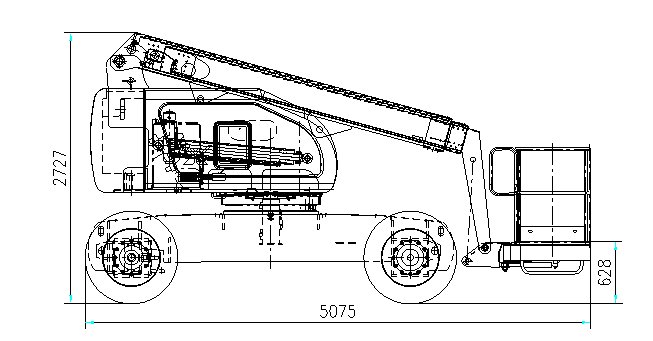

收起時最大高度

2.73m

最大水平延伸

8.2m

寬度

2.5m

收起時長度

5.1m

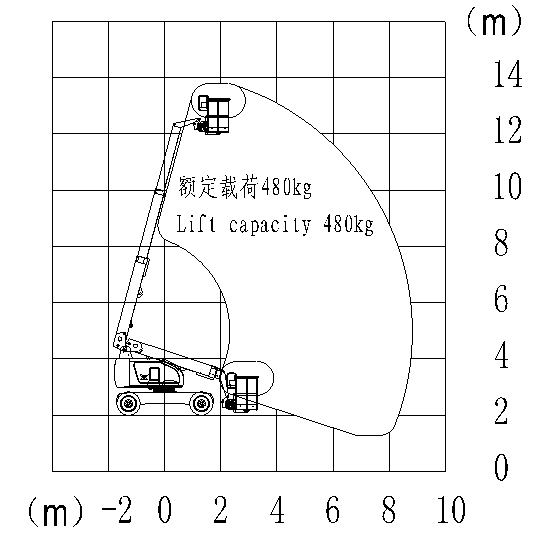

承載能力

480kg

轉臺旋轉

360度連續

轉臺回轉速度

0～0.8rpm

平臺尺寸（長×寬×高）

1.5×0.76×1.13m

2.44×0.91×1.13m

平臺調平

自動調平

平臺旋轉

±65°

臂架節數

3節

最高液壓壓力

21MPa

系統電壓

12V

中心離地間隙

430mm

燃油箱容量

68 L

液壓油箱容量

68 L

行走系統最高壓力

25MPa

總重量

8850kg

行駛速度

5km/h

0.8km/h

最大爬坡度

0.3

發動機

洋馬

發動機額定功率

35.5kw/2100rpm

轉向驅動方式

4X4X4

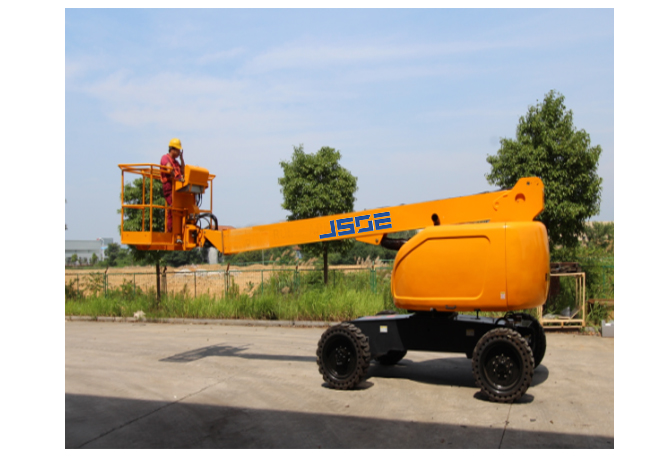

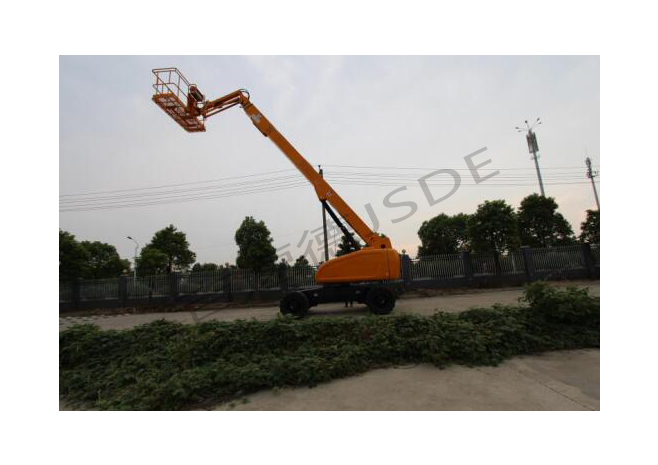

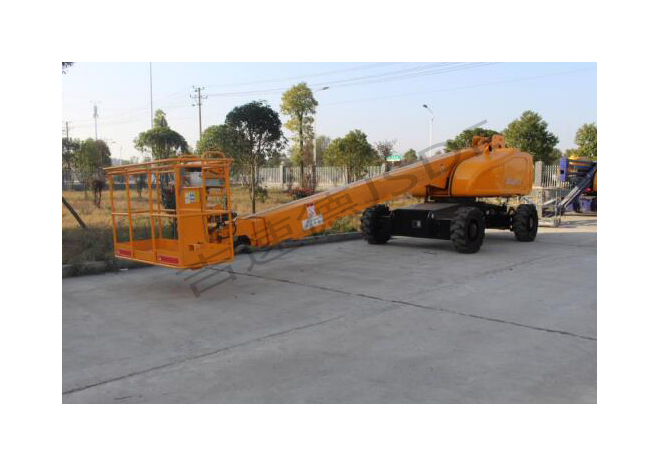

最大工作高度          m

14.3m

16m

最大平臺高度          m

12.3m

14m

最大水平作業半徑      m

10.5m

12.3m

承載能力受限幅度   kg

340

承載能力非受限幅度 kg

230

230

收起時長度            m

7.54m

8.74m

寬度                  m

2.29m

2.29m

收起時高度            m

2.39m

2.39m

軸距                  m

2.4

2.4

離地間隙              m

0.33

0.33

平臺尺寸（長×寬）    m

1.83x0.76

1.83x0.76

內輪轉彎半徑          m

2.2

2.2

外輪轉彎半徑          m

5.2

5.2

收攏狀態行走速度    km/h

4.5

4.5

作業狀態行駛速度    km/h

1.1

1.1

最大爬坡度

16.7°(30%)

16.7°(30%)

實心輪胎

33×12-20

33×12-20

轉臺回轉速度         rpm

0～0.8

0～0.8

轉臺旋轉

360°連續

360°連續

平臺調平

自動調平

自動調平

平臺旋轉

±80°

±80°

燃油箱容量            L

151

151

總重量                kg

7000

7450

系統電壓              V

12

12

驅動轉向型式

4×2×2

4×2×2

發動機

CumminsQSF2.8-C58/Yanmar4TNV94L-B×PHZ

發動機額定功率

42 kw/2200rpm/35.5kw/2200rpm
