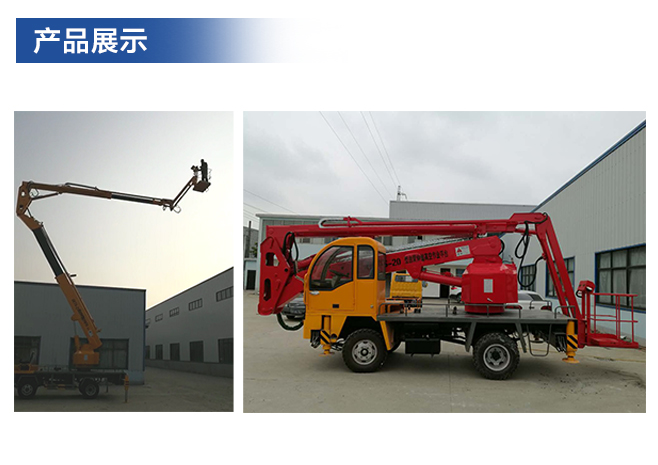

曲臂伸縮式高空作業平臺

產品描述
細節設計
視頻展示
項目案例

詳細參數

曲臂伸縮式升降平臺車/伸縮臂式升降機/貨號	JSDE0196	JSDE0197	JSDE0198	JSDE0199
額定載重KG	160	160	160	160
平臺高度（M）	16	18	19	20
作業高度（M）	18	20	21	22
作業半徑（M）	9	10	10.5	11

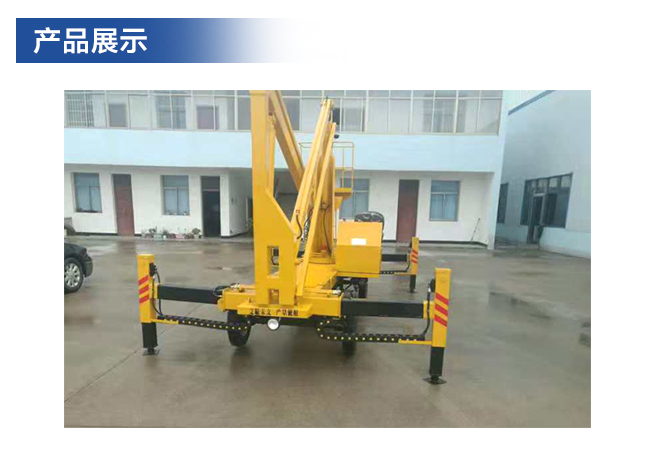

支撐方式	H型支腿	H型支腿	H型支腿	H型支腿
臺面尺寸（M）	1.10.70.98	1.10.70.98	1.10.70.98	1.10.70.98
外形尺寸（M）	7.21.93	7.22.03	7.52.03	7.52.03
護欄高度（M）	0.98	0.98	0.98	0.98
整機重量（KG）	5800	6500	6700	6800
支撐方式	液壓	液壓	液壓	液壓
驅動方式	0.2	0.2	0.2	0.2
工作動力	駕駛室汽剎柴油機	駕駛室汽剎柴油機	駕駛室汽剎柴油機	駕駛室汽剎柴油機
控制方式	電控	電控	電控	電控
工作壓力（MPs）	18	18	18	18
行走速度（km/h）	30-60	30-60	30-60	30-60
抗風等級	5級≤	5級≤	5級≤	5級≤
JSDE0866/平臺高度22m

產品描述

▲多功能、多用途的作業裝置。通過大臂前端托架，可以快速安裝舉升裝置或載人平臺，實現物料舉升、起重吊裝和載人高空作業等功能，同時為擴展作業裝置以及各種工作裝置的快速切換提供了接口；
▲平臺控制簡單、標有操作動作標識圖，易于理解操作。地面也可控制設備的升降、旋轉；
▲工作臺和轉臺處分別有一個應急熄火開關，當遇到緊急情況時，可以按下此開關，切斷電源、切斷油路及停止發動機，從而停止所有動作。上下兩套操作系統，在工作斗上和轉臺上均可完成各種作業動作。手動泵可在緊急下降開關無法工作時，降下工作平臺；
▲采用比例電液壓控制系統，可隨意調節升降、旋轉速度。產品均配有水平顯示儀，水平傳感器，多重安全系統，充分保證工作人員安全。水平系統沒有達到安全值，升降機不會起升，必須將水平器調整在同一水平；
▲曲臂配置壓力顯示儀表，油量顯示儀表；
▲動力源柴油機驅動/電動驅動行駛、也可人工牽動；
▲產品配備完整的道路燈，方便在城市道路上行走，增加道路行駛安全。報警系統：當設備發生滑橋時，設備發出蜂鳴報警，直到切斷動力，停止所有動作；平臺超載時，設備發出蜂鳴聲報警，直至切斷動力，停止所有動作；
▲根據需要可以定制成機電二用(380V、220V)可以制成防爆型，適用石油、天然氣在防爆要求場所中登高作業；
▲本車采用上海寶鋼鋼材，Q345BD高強度錳鋼材質，比一般材質厚實，任性好，實用時間久不會磨損

設計細節

視頻展示

項目案例
