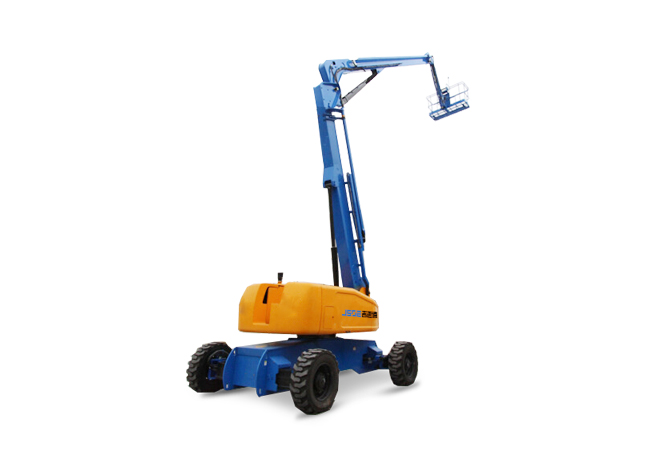

30米-45.3米內燃曲臂高空作業平臺

產品描述
細節設計
視頻展示
項目案例

詳細參數

30米-45.3米內燃曲臂/貨號	JSDE0125	JSDE0126	JSDE0127	JSDE0128
最大工作高度 mm	32000	40100	42300	47300
最大平臺高度 mm	30000	38100	40300	45300
最大水平作業半徑 mm	20200	18100	21600	19200
承載能力（受限幅度）kg	480	480	480	450
承載能力（非受限幅度）kg	230	230	230	230
最大跨越高度 mm	12200	18650	23600	24500
收起時長度（小臂收藏）mm	10060	11460	11000	13040
收起時長度（小臂展開）mm	12520	14700	12600	16270
寬度（支腿全縮時）mm	2490	2490	2490	2490
寬度（支腿全伸時）mm	3350	3900	3900	3900
收起時高度 mm	3165	3170	3170	3170
軸距 mm	3660	3960	3960	3960
離地間隙 mm	430	430	430	430
平臺尺寸 mm	2440*910	2440*910	2440*910	2440*910
內輪轉彎半徑（支腿全縮時）	4140 mm	4140 mm	4130 mm	4130 mm
內輪轉彎半徑（支腿全伸時）	2740 mm	3130 mm	3130 mm	3130 mm
外輪轉彎半徑（支腿全縮時）	6560 mm	7020 mm	7020 mm	7020 mm
外輪轉彎半徑（支腿全伸時）	5850 mm	6500 mm	6500 mm	6500 mm
收起狀態行走速度 km/h	4.4	4.4	4.4	4.4
升起或延伸狀態行走速度	1.1 km/h	1.1 km/h	1.1 km/h	1.1 km/h
最大爬坡度	40%	40%	40%	40%
實心輪胎規格	385/65-22.5實心輪胎	385/65-22.5	385/65-22.5	385/65-22.5
轉臺回轉速度	0~1/3rpm	0~1/3rpm	0~1/3rpm	0~0.8rpm
轉臺旋轉	360°連續	360°連續	360°連續	360°連續
平臺調平	自動調平	自動調平	自動調平	自動調平
平臺旋轉	±80°	±80°	±80°	±80°
燃油箱容積	L151	151	151	151
總重量	20100kg	20000	21000	26000
系統電壓	24v	24	24	24
驅動轉向型式	型式444	444	444	444
發動機	康明斯	康明斯	康明斯	康明斯
發動機額定功率	53kw/2200rpm	53kw/2200rpm	53kw/2200rpm	53kw/2200rpm

產品描述

▲ 能適應船廠特定作業環境，即能在潮濕、腐蝕性強、多塵、高溫、低溫環境下工作；
▲ 處于任何位置，作業平臺均可安全行走;行走速度隨舉升高度的升高而降低；
▲ 設有上下控制臺(地面控制臺與平臺控制臺)且上下控制臺使用換向開關轉換。上部控制使用時對下部控制臺鎖止功能；
▲ 下控制臺對柴油機機油溫度、油壓、水溫等進行指示；
▲ 設有防發動機運轉狀態下再次啟動的裝置；
▲ 臂架伸縮、變幅、回轉運行平穩，并具有緩沖裝置；
▲ 臂架伸縮、變幅、回轉以及平臺行走均采用電子液壓比例控制，能實現無級調速；
▲ 平臺行走和臂架回轉應設有可靠的制動器，保證在坡道上及運行過程中能可靠控制。安裝人工回轉鎖止和釋放行走制動功能，以便平臺被牽引；
▲ 平臺行走時，如有一輪騰空情況下，通過分配閥，其它主動輪能正常行走；
▲ 當工作臂角度在水平面以上時，對車輛的行走速度有限制；
▲ 臂架伸縮、變幅、回轉和平臺行走能多工作同時進行；
▲ 工作斗具有自動調平功能，工作斗相對水平面的傾斜角度不能大于1.5°；
▲ 上下控制臺均設有緊急停止按鈕，當操作出現意外情況時，能夠使操作者迅速熄滅發動機，避免平臺繼續運動；
▲ 平臺上應設有腳踏開關，只有踏下腳踏開關方能進行操作；
▲ 設有12V輔助動力裝置，當發動機或主油泵發生故障時，能使工作斗安全降至地面；
▲ 設有程序動作功能，只有當塔臂變幅到最大角度時，塔臂伸縮臂才能伸出;只有當塔臂伸縮臂完全縮回時，塔臂才能向下變幅，防止向前傾翻和向后傾翻，確保整車的穩定性；
▲ 工作斗具有稱重功能，準確檢測平臺載荷，與載荷在平臺上的位置無關。當平臺載荷超過允許載重量時，應能顯示和報警并限制平臺的動作，以保證工作斗及工作斗連接件的強度以及工作的安全性；
▲ 發動機油門控制應有三擋速度，當較長時間沒有任何動作時，發動機自動降為低怠速，滿足節能要求；
▲ 當機器停放在不平度超過3°的地面時，臂架動作將受到限制；
▲ 設備行走及回轉時，會發出聲光報警；
▲ 采用PLC和CAN總線控制方式，簡化線路，便于維護修理。采用金屬防空插頭，防護等級達到IP65；
▲ 發動機進氣系統采用封閉式雙級過濾，適應多粉塵的環境作業;且維護保養方便；
▲ 上下控制臺均應有防護罩保護；
▲ 臂架頭部、油缸活塞桿等處有防塵防沙裝置；
▲ 行走泵為閉式柱塞電比例變量泵，能進行無級調速；
▲ 設有防止發動機過熱及液壓油壓力過低自動停機裝置；
▲ 在液壓回路上安裝安全閥，防止液壓部件中壓力異常升高；
▲ 各油缸設有平衡閥或液壓鎖保證油缸不會自動動作，并且油缸與平衡閥、液壓鎖的連接是剛性的；
▲ 液壓元件與控制元件為進口品牌產品，可靠度高；
▲ 拖鏈機構采用高強度鋁合金拖鏈，適應惡劣的工作環境；
▲ 底架與轉臺上設有吊環位置，方便吊裝
